1、设备概况

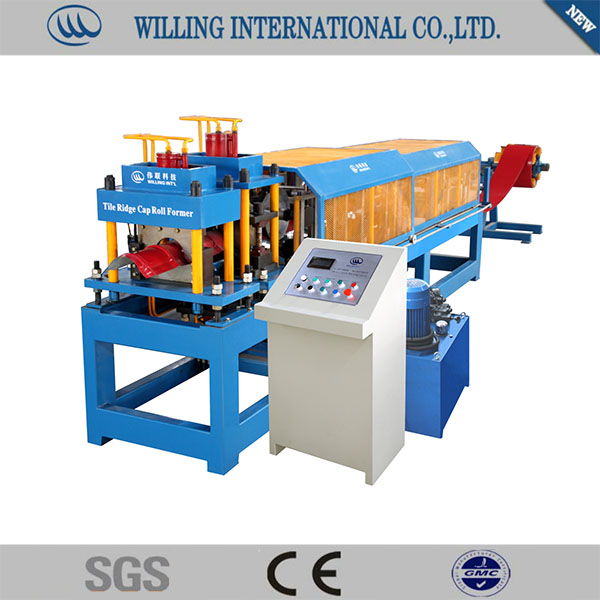

经WLTM系列琉璃瓦机辊压、冲模成型的仿古琉璃瓦具有外形美观、古朴典雅，造型考究别致、品位高贵等特点，可广泛用于花园式工厂、旅游风景区、亭台楼、宾馆、别墅、展览馆、度假村等室外装饰。WLTM系列琉璃瓦机由装料架，装料架支座，进料导向装置，成型主机，冲型装置，液压站，电脑控制系统等几部分组成。该系列琉璃瓦机我公司主要有WLTM25-183-1100、WLTM28-207-828等几十种，我公司可以根据用户需求，设计不同板形，配置的设备。
2、工艺流程
开料--导向进板--辊压成型--冲压成型--定长成型冲剪--成品出料
3、技术参数
|
型号
|
WLTM系列
|
|
适用原材料
|
类型
|
彩钢板
|
|
厚度(mm)
|
0.3-0.7
|
|
强度(Mpa)
|
230-300
|
|
生产速度(m/min)
|
2-3
|
|
轧辊材料
|
45#镀铬
|
|
辊轮驱动方式
|
链传动
|
|
控制方式
|
PLC
|
|
操作台方式
|
触摸屏+按钮
|
|
液压系统压力(Mpa)
|
12
|
|
液压站电机功率(KW)
|
5.5
|
|
主电机功率(KW)
|
5.5
|
|
总功率(KW)
|
11
|
|
总重量(Kg)
|
约8000
|
4、产品特征和说明
道数：17道
进料尺寸：1200*0.4~0.6mm
钢卷内径：508mm
设备组成：装料架（客户自选），主机系统，冲压装置，刀架装置，液压系统，自控系统，托料架等。
辊轮材质：45#钢锻打，经数控加工后抛光，镀硬铬0.03mm（单边）
刀板材质：Cr12锻打，淬火硬度HRC59~62
自控系统：变频器、PLC\显示屏采用三菱牌，其余采用施耐德或欧姆龙。
液压系统：采用国内优质品牌，已得到市场的广泛认可。
经该设备滚压和冲压成型后的仿古琉璃瓦，具有外形美观、古朴 典雅、造型 别致等特点。广泛用于花园式工厂、风景区、亭台楼榭、度假村、宾馆别墅等建筑.
